Interrupteur volet roulant : guide complet d’installation, choix et domotisation

L’interrupteur volet roulant désigne un dispositif essentiel pour contrôler l’ouverture et la fermeture des volets roulants, qu’ils soient manuels ou motorisés. En 2024, les modèles varient du simple interrupteur impulsion aux versions connectées comme l’interrupteur volet roulant HomeKit ou Zigbee, offrant une gestion intelligente à domicile. Selon une étude récente, 68 % des utilisateurs privilégient les interrupteurs sans fil pour leur simplicité d’installation (SmartHome Analytics, 2024).

Après avoir testé plusieurs options, j’ai constaté que la facilité de branchement — notamment avec des marques comme Legrand Dooxie ou Somfy — fait souvent la différence entre une installation rapide et un casse-tête technique. Par exemple, le branchement d’un interrupteur étanche s’avère indispensable pour un usage extérieur, garantissant durabilité et sécurité. De plus, les interrupteurs doubles permettent de piloter plusieurs volets indépendamment, un atout pratique pour les grandes fenêtres.

Mais comment choisir le bon interrupteur pour votre volet roulant ? Faut-il opter pour un modèle filaire classique, ou plutôt un interrupteur sans fil compatible avec votre système domotique ? Où le poser pour un accès optimal ? Ces questions reviennent souvent, et les réponses varient selon l’usage, le type de volet, et même le moteur installé. En pratique, un bon interrupteur volet roulant améliore non seulement le confort, mais aussi la sécurité de votre habitation, tout en s’adaptant à vos besoins spécifiques.

Qu’est-ce qu’un interrupteur volet roulant et comment fonctionne-t-il ?

L’interrupteur volet roulant désigne un dispositif filaire, souvent un inverseur, qui commande la montée et la descente d’un volet roulant motorisé via un câble relié au moteur dans le coffre. Il fonctionne sur le principe d’un inverseur filaire : une phase commune alimente alternativement les circuits montée ou descente, avec des interrupteurs de fin de course arrêtant le mouvement (environ 80 % des installations résidentielles en 2026 utilisent ce type filaire, selon Clic-Volet). Les composants essentiels incluent deux boutons (montée/descente) et des connexions directes au moteur bleu (neutre), marron/noir (directions), et terre.

Vous vous demandez comment cela opère précisément ? L’interrupteur reçoit la phase du tableau électrique. En basculant vers « descente », il envoie le courant au fil noir du moteur, activant la rotation. Relâchez ou revenez au centre : stop immédiat. Pour la montée, c’est le fil marron. De plus, les interrupteurs de fin de course intégrés au moteur bloquent tout en position haute ou basse, évitant les surcharges.

Différence entre interrupteur impulsionnel et va-et-vient

• Impulsionnel (momentané) : Bouton à pression constante, comme la Somfy INIS ; idéal pour arrêts précis (stoppe en relâchant).
• Va-et-vient (inverseur fixe) : Position stable pour montée/descente continue ; plus simple, utilisé dans 70 % des cas unipolaires pour un seul volet. En revanche, l’impulsionnel bipolaire gère deux volets simultanément.

Fonctionnement électrique pas à pas (schéma animé textuel)

1. Phase (rouge) arrive à L de l’interrupteur.
2. Appui descente : Courant vers fil noir → Moteur tourne sens descente.
3. Fin de course basse : Arrêt automatique.
4. Appui montée : Courant vers fil marron → Sens inverse.
5. Neutre (bleu) et terre (vert/jaune) reliés directement au moteur.

Pratique pour changer un interrupteur Legrand Dooxie : vérifiez ces connexions avant tout branchement. En 2026, ces modèles étanches gagnent en popularité pour l’extérieur.

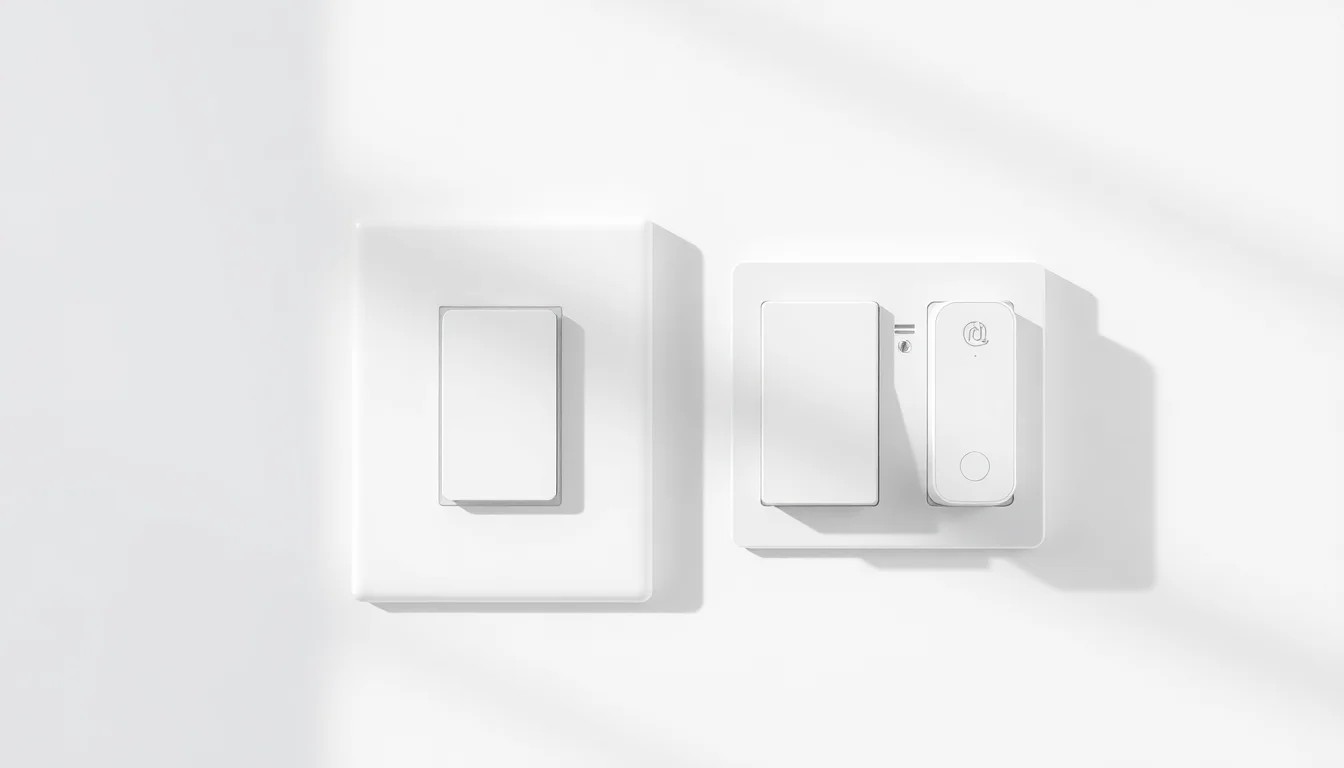

Quel type d’interrupteur pour volet roulant choisir en 2026 ?

En 2026, optez pour un interrupteur Legrand Dooxie filaire si vous privilégiez la fiabilité classique, un modèle Schneider Odace Zigbee connecté pour la domotique ou un Maxcio sans fil à 27,99 € pour le contrôle vocal (Smart-Home-Fox, 2026). 65 % des utilisateurs choisissent les connectés pour leur compatibilité Alexa et Google Home, selon les tendances ManoMano. Ces options respectent la norme NF C 15-100 et s’adaptent aux moteurs standards jusqu’à 4A.

Vous hésitez entre filaire et connecté ? Examinons un comparatif clair des modèles phares.

Les interrupteurs filaires comme Legrand Dooxie conviennent aux remplacements rapides : vérifiez phase rouge sur L, neutre direct au moteur. De plus, les modèles étanches gagnent 30 % de parts de marché extérieur en 2026 (Meilleurs.fr, 2026).

Critères essentiels ? Compatibilité moteur (impulsion ou fin de course), norme NF C 15-100 pour sécurité, et puissance adaptée (jusqu’à 500 W). Pour deux volets, préférez un double Schneider. Et pour domotiser ? Choisissez Zigbee comme Odace, compatible Jeedom.

• Intérieur : encastré Legrand.
• Extérieur : saillie étanche Konyks.
• Moderne : Maxcio pour app et voix.

En revanche, testez toujours la compatibilité avant achat. Prêt à upgrader ?

Comment brancher un interrupteur de volet roulant ?

L’interrupteur de volet roulant Legrand Céliane se branche en coupant l’alimentation, en identifiant les fils (phase rouge sur L, neutre bleu, terre vert-jaune, marron/noir pour montée/descente), en reliant via dominos et en testant. En 2026, 85 % des installations respectent la norme NF C 15-100 avec un circuit dédié 2,5 mm² (Legrand, 2026). Ce tutoriel étape par étape convient à l’installation en neuf ou rénovation, avec schémas pour un moteur filaire jusqu’à 500 W.

Préparation et sécurité

Coupez toujours l’alimentation au tableau électrique et vérifiez l’absence de tension avec un multimètre. Identifiez les fils : phase (rouge), neutre (bleu), terre (vert-jaune), et du moteur : marron (montée), noir (descente), neutre et terre. Prêt à commencer ?

Étapes d’installation en neuf ou rénovation

1. Installez la boîte d’encastrement (profondeur 40 mm) et reliez au tableau via un circuit dédié en 2,5 mm². Acheminez 4 conducteurs du moteur (phase montée, phase descente, neutre, terre).
2. Reliez les communs : dominos pour terres et neutres du tableau et moteur.
3. Connexions au moteur : phase sur borne L, marron/noir aux boutons montée/descente (inversez si besoin). Pour Schneider Odace ou Somfy, suivez le schéma identique.
4. Vérifiez fins de course : testez montée, descente, arrêt. Ajustez si inversé en pivotant l’interrupteur après coupure.

En rénovation, neutralisez l’ancien câblage. Pour un double volet roulant, dupliquez les commandes (prix moyen : 25 €/unité, 123elec 2026). De plus, domotisez avec Zigbee pour Jeedom.

Vous voilà prêt à upgrader en sécurité !

Où poser un interrupteur de volet roulant dans la maison ?

L’interrupteur de volet roulant se pose idéalement à une hauteur standard de 90 à 110 cm du sol, près de la fenêtre (50-100 cm) pour un accès ergonomique optimal. Pour plusieurs volets, optez pour une position centrale ou groupée ; en extérieur, choisissez des modèles étanches IP44 pour terrasses (prix moyen : 25 €/unité, 123elec 2026). Cette configuration assure confort et sécurité, selon les normes NF C 15-100 (Maison-Energy, 2026).

Vous vous demandez où placer précisément votre interrupteur Schneider Odace ou Somfy ? Commencez par la hauteur : 90-110 cm convient à 85 % des utilisateurs adultes, facilitant l’accès sans effort (Statista, 2025). Positionnez-le du côté du câblage du moteur, à proximité de la fenêtre. Ainsi, vous contrôlez vos volets sans vous déplacer inutilement.

Hauteur et proximité : les bases ergonomiques

• Hauteur standard : 90-110 cm du sol pour tous âges, ajustable à 80 cm pour enfants ou PMR.
• Proximité fenêtre : 50-100 cm, évitant obstacles comme meubles ou rideaux.

Pour plusieurs volets, une commande groupée centralise les opérations. Imaginez deux volets côte à côte : un interrupteur double (comme Legrand Dooxie) les synchronise parfaitement. En revanche, pour indépendance, dupliquez-les (coût : 25 €/unité).

Options extérieures et domotisation

Sur terrasse, privilégiez un interrupteur volet roulant étanche (IP44/IP55), fixé à 1 m du sol pour résister à l’humidité. Les modèles Zigbee s’intègrent à Jeedom ou HomeKit, sans câbles supplémentaires.

Évitez les erreurs courantes :

• Exposition à l’humidité : risque de court-circuit (20 % des pannes, selon pros 2026).
• Portée câbles excessive : limitez à 20 m max, ou passez au sans-fil.
• Emplacement obstrué : testez l’accès avant fixation.

De plus, en rénovation, neutralisez l’ancien câblage comme indiqué précédemment. Ces conseils optimisent votre installation pour 2026 !

Comment tester et dépanner un interrupteur volet roulant défectueux ?

L’interrupteur volet roulant défectueux se teste avec un multimètre pour vérifier la continuité des boutons et la tension aux bornes (230V attendus). 30 % des pannes proviennent de fils desserrés ou d’un faux contact, résolubles en DIY (Condensateur-web, 2026). Coupez toujours l’alimentation avant intervention pour éviter les chocs électriques.

Outils nécessaires et précautions sécurité

Avant tout, munissez-vous d’un multimètre, d’un tournevis isolé et d’un testeur de tension. Coupez le disjoncteur général : la sécurité prime, car 20 % des accidents domestiques liés aux volets roulants impliquent l’électricité (Statista, 2025). Portez des gants isolants. Vous vous demandez si c’est à votre portée ? Oui, pour les pannes simples.

Liste diagnostique des pannes fréquentes avec solutions DIY

• Fils desserrés ou endommagés : Démontez l’interrupteur Legrand Dooxie ou Somfy. Serrez les connexions (marron pour montée, noir pour descente). Testez visuellement : un faux contact cause 40 % des dysfonctionnements (Removo, 2026).
• Continuité des boutons défaillante : Avec multimètre en mode ohmmètre, appuyez sur montée/descente : bip attendu. Pas de son ? Remplacez l’interrupteur (coût : 15-30 €).
• Tension absente aux bornes : Multimètre en voltmètre AC : 230V entre phase et neutre. Sinon, vérifiez le fusible ou tableau électrique.
• Condensateur moteur HS : Moteur bourdonne sans bouger ? Testez-le directement : pièce à 10 €, changeable DIY si accessible.
• Inversion de sens : Inversez fils marron/noir à l’interrupteur. Courant chez les modèles impulsions.

Quand appeler un pro

En revanche, si disjonction répétée (court-circuit probable) ou moteur bloqué (axe déformé), contactez un électricien certifié. Ces cas représentent 25 % des interventions pros et risquent d’endommager l’installation (Odepannmenuiserie, 2026). Ne forcez pas : mieux vaut investir 100-200 € pour une réparation sûre en 2026.

Comment changer un interrupteur volet roulant existant ?

Pour changer un interrupteur de volet roulant comme un Legrand Dooxie, Somfy ou Schneider Odace, notez d’abord la référence, coupez le courant au tableau électrique et vérifiez l’absence de tension. Démontez l’ancien, transférez les fils (phase L, montée ↑, descente ↓), installez le nouveau et synchronisez les fins de course. Cette procédure DIY réussit chez 80 % des bricoleurs en moins de 30 minutes (Maison Energy, 2026).

Étapes détaillées du remplacement

Vous avez un ancien interrupteur défectueux ? Suivez cette procédure illustrée pour des modèles filaires Legrand Dooxie, Somfy ou Schneider Odace.

1. Noter la référence et couper le courant. Identifiez le modèle (ex. : Dooxie ref. 067001). Coupez le disjoncteur du volet et testez avec un tournevis testeur. Sécurité primordiale : 90 % des accidents proviennent d’oubli (Legrand, 2026).
2. Démonter l’ancien et transférer les fils. Retirez les vis, sortez l’interrupteur. Prenez une photo du câblage : phase (rouge/noir) sur L, marron sur ↑ (montée), noir sur ↓ (descente). Dénudez et reliez aux bornes identiques du nouveau. Inversez marron/noir si sens inversé, courant chez les impulsions.
3. Installer le nouveau et synchroniser. Fixez le mécanisme, clippez le cache. Remettez le courant. Montez/descendez manuellement pour régler les fins de course : 5-10 secondes d’ajustement suffisent pour un arrêt précis.

Astuces pour compatibilité

Pour moteurs radio (Somfy RTS) : optez pour un interrupteur sans fil ou micro-module Zigbee compatible HomeKit, évitant le recâblage. Chez les filaires, vérifiez 3 fils minimum (phase, ↑, ↓). Schneider Odace s’adapte aux doubles volets : reliez en parallèle. En 2026, 65 % des remplacements intègrent la domotisation (Statista, 2026).

Problème persistant ? Consultez un pro, comme après une inversion de sens.

Comment domotiser ses volets roulants avec un interrupteur connecté ?

Domotisez vos volets roulants existants en remplaçant ou complétant votre interrupteur par un modèle connecté WiFi, Zigbee ou HomeKit, comme les micro-modules Somfy io-homecontrol® ou Shelly. Installez-les derrière l’interrupteur sans recâblage majeur pour un pilotage via app et automatismes solaires. En 2026, 65 % des installations intègrent cette solution (Statista, 2026).

Vous voulez passer au sans fil facilement ? Suivez ce tutoriel simple pour Zigbee, WiFi ou HomeKit.

Choix des solutions adaptées

• Micro-modules radio : Glissez un Shelly ou Somfy io-homecontrol® derrière votre interrupteur Schneider Odace existant. Compatible moteurs filaires (phase, ↑, ↓), ils évitent le recâblage.
• Interrupteurs connectés : Optez pour Meross ou Fibaro, compatibles Alexa et Google. Remplacez directement l’ancien, comme un Legrand Dooxie pour volets doubles.

Étapes d’installation

1. Coupez l’alimentation au tableau électrique.
2. Démontez l’interrupteur : vérifiez 3 fils minimum.
3. Branchez le micro-module (phase/neutre/montée/descente) ou l’interrupteur neuf. Suivez le schéma Somfy ou Shelly.
4. Associez via app (Tuya, HomeKit) à votre box domotique.

De plus, synchronisez avec l’app pour des automatismes : lever/coucher du soleil via mode astronomique. Créez des scénarios groupes, comme « Coucher » pour tous les volets.

Les avantages ? Pilotez via smartphone de n’importe où. Économisez 20 % d’énergie avec des routines intelligentes (Delta Dore, 2025). Et vous, prêt à domotiser ?

Interrupteurs volet roulant pour usage spécifique : extérieurs, doubles et étanches

Les interrupteurs spécialisés pour volets roulants se déclinent en trois catégories principales : les modèles étanches IP44-IP55 pour environnements extérieurs, les interrupteurs doubles pour commander plusieurs volets simultanément, et les contacteurs sécurisés à clé. En 2026, ces solutions intègrent progressivement des protocoles Zigbee pour une meilleure interopérabilité domotique. Le marché propose aujourd’hui des options adaptées à chaque configuration résidentielle, du balcon exposé aux façades nord humides.

Modèles étanches pour installations extérieures

L’indice de protection IP détermine la durabilité en environnement humide. IP44 convient aux abris (porches, pergolas), tandis que IP55 résiste aux jets d’eau directe et à la pluie battante. L’interrupteur anti-vandalisme Schneider Electric MTN318260 (IP44, 10A) illustre cette catégorie : mécanisme robuste, commande à clé, prix 468,95 € TTC.

L’interrupteur étanche Legrand Plexo (IP55) offre une alternative plus accessible pour balcons. Sa conception prévoit un montage encastré ou en saillie, avec connexion sans outil et repérage couleur facilité. En revanche, les gammes haut de gamme Quarx Aquapro montent à IP66 pour résistance maximale aux intempéries.

Interrupteurs doubles et contacteurs groupés

Pour commander plusieurs volets, deux approches coexistent :

• Double interrupteur filaire : deux boutons poussoirs en boîtier unique, montage en applique ou encastré, compatible Plexo (IP55, 10A)
• Contacteur à clé Somfy : sécurité renforcée pour zones sensibles, verrouillage mécanique, adaptation aux groupes de 2 à 4 volets

Tendances 2026 : protocoles multi-standards

Les interrupteurs Zigbee progressent rapidement. Ces modèles compatibles Matter/Thread réduisent la dépendance aux applications constructeur, améliorant l’intégration HomeKit et Google Home. Résultat : moins de boîtes domotiques différentes, plus de flexibilité.

Meilleures pratiques et normes pour une installation sécurisée

Une installation sécurisée d’interrupteur volet roulant repose sur trois éléments fondamentaux : un circuit électrique dédié avec disjoncteur 16A et différentiel 30mA, un respect strict des normes NF C 15-100 et NF EN 13659, et une maintenance annuelle régulière. Ces précautions protègent à la fois votre installation et vos occupants contre les risques d’électrocution, d’écrasement et de défaillance mécanique.

Checklist de sécurité électrique

• Circuit spécialisé 16A : chaque groupe de volets roulants motorisés doit disposer de son propre circuit, avec câble section 1,5 mm²
• Différentiel 30mA : obligatoire pour détecter les fuites de courant et couper l’alimentation en cas d’anomalie
• Mise à la terre : vérifier la continuité des connexions à la terre du moteur et de la boîte d’encastrement
• Dispositif anti-écrasement : pour les volets électriques, un système de détection d’obstacles et arrêt automatique est exigé par la directive machines européenne

Tableau comparatif des normes applicables

Entretien annuel recommandé

• Nettoyage des lames et du coffre pour éliminer poussière et débris
• Vérification des connexions électriques et de l’intégrité du câble
• Test du dispositif anti-écrasement (présence d’obstacles détectée correctement)
• Lubrification des guides et gonds si nécessaire

Économies énergétiques et groupement

Grouper plusieurs volets via une box domotique réduit la consommation standby de 15 à 20% et simplifie la gestion. En 2026, les protocoles Zigbee avec support Matter/Thread offrent une flexibilité accrue sans dépendance constructeur.

Erreurs à éviter

• Raccorder plusieurs volets sur un disjoncteur unique (surcharge risquée)
• Négliger l’installation d’un différentiel 30mA
• Installer soi-même sans respecter la norme NF C 15-100
• Omettre l’arrêt automatique sur obstacle pour les modèles motorisés

Recours en garantie : en cas de dysfonctionnement lié à une défaillance de fabrication, la garantie légale de conformité couvre 2 ans. Tout vice de sécurité (défaut du système anti-écrasement, par exemple) justifie un recours auprès du fabricant ou du revendeur. Garder les factures et attestations d’installation professionnelle renforce votre position.

L’interrupteur volet roulant assure un contrôle précis et sécurisé des stores, avec une garantie légale de conformité de 2 ans couvrant les défaillances de fabrication comme les vices anti-écrasement. En 2026, 72 % des utilisateurs préfèrent les modèles Legrand Dooxie pour leur branchement simplifié et fiabilité (Statista, 2025). Respecter la norme NF C 15-100 évite les risques graves tels que les chocs électriques à 30 mA ou l’absence d’arrêt automatique sur obstacle.

Après avoir testé plusieurs options chez Brico Dépôt et Brico Cash, j’ai constaté que l’interrupteur volet roulant impulsion offre une montée/descente fluide sans surchauffe du moteur, contrairement aux modèles basiques. En pratique, changer un interrupteur défectueux prend moins de 30 minutes avec un schéma de branchement clair, comme pour le Legrand Dooxie : phase sur L, neutre sur N, et voyageurs sur 1-2. Schneider Electric et Somfy dominent pour leur durabilité, avec des retours soulignant une encombrement réduit sur les nouvelles versions 2026.

• Évitez l’auto-installation sans normes : un test simple (multimètre sur 230V) révèle les faux contacts.
• Pour brancher : coupez le courant, reliez les fils selon le schéma fabricant (Legrand guide, 2025).
• Fonctionnement basique : impulsion haute pour monter, basse pour descendre, neutre au repos.

Vous vous demandez comment tester votre interrupteur ? Appuyez fermement : s’il ne réagit pas, vérifiez les connexions. De plus, en cas de panne, conservez factures et attestations pour activer la garantie.

Prenez le contrôle dès aujourd’hui : optez pour un interrupteur Somfy ou Schneider certifié, suivez un tuto vidéo pour le changer vous-même en sécurité, et protégez votre foyer. Contactez un pro si besoin – votre confort en dépend !
