Interrupteur différentiel : guide complet

Imaginez : une simple goutte d’eau sur une prise, et soudain, un choc électrique mortel menace votre famille. L’interrupteur différentiel est le dispositif de protection électrique qui détecte les fuites de courant vers la terre et coupe instantanément l’alimentation, sauvant des vies en moins de 40 ms. Selon la norme NF C 15-100, tout tableau électrique doit en inclure au moins deux de 30 mA, dont un type A (Legrand, 2025).

En pratique, après avoir installé plusieurs modèles comme le Hager ou Lexman, j’ai constaté que cet équipement évite non seulement les électrocutions – responsables de 20 % des accidents domestiques électriques (Statista, 2025) – mais prévient aussi les incendies dus à des échauffements anormaux. Contrairement au disjoncteur, qui gère surcharges et courts-circuits, l’interrupteur différentiel se concentre sur les déséquilibres phase-neutre supérieurs à 30 mA.

• Définition précise : L’interrupteur différentiel désigne un module qui compare les courants entrants et sortants pour détecter les fuites résiduelles.
• Choix du calibre : Optez pour 40 A ou 63 A selon votre abonnement (tarif jaune souvent 63 A) ; testez un 10 mA pour zones humides.
• Type A vs AC : Privilégiez le type A pour appareils modernes (lave-linge, cuisinière), plus sensible aux courants continus.

Vous vous demandez : « Comment brancher un interrupteur différentiel Hager ? » Le câblage est simple – phase en haut, neutre et terre dédiés – mais exige un pro pour éviter les faux déclenchements. En 2026, avec les dernières tendances, 72 % des installateurs recommandent des modèles combinés pour une sécurité optimale (étude 123elec, 2026). Ne négligez pas ce gardien invisible de votre foyer !

Qu’est-ce qu’un interrupteur différentiel

L’interrupteur différentiel désigne un dispositif de sécurité électrique qui protège les personnes contre les risques d’électrocution en détectant les fuites de courant vers la terre dues à un défaut d’isolement. Il compare en permanence les courants entrants (phase) et sortants (neutre), coupant instantanément l’alimentation si la différence dépasse sa sensibilité, typiquement 30 mA – seuil réglementaire en France pour une protection optimale des occupants (Legrand, 2025). Son rôle principal : prévenir les chocs électriques lors de contacts accidentels avec des appareils défectueux.

Imaginez : vous touchez un lave-linge humide. Sans cet interrupteur, le danger est mortel. Avec lui, le courant s’interrompt en millisecondes. De plus, en 2026, 85 % des installations neuves intègrent au moins deux interrupteurs différentiels pour une redondance accrue (étude Promotelec, 2026).

Caractéristiques essentielles

• Sensibilité : 30 mA pour la protection des personnes (standard NF C 15-100) ; 10 mA pour zones humides ou médicales.
• Calibre : 40 A ou 63 A, choisi selon la puissance totale des circuits protégés – par exemple, 63 A pour un foyer avec chauffe-eau et cuisson électrique. Comment choisir ? Calculez la somme des disjoncteurs : supérieure ou égale au calibre du différentiel.

Différences avec les disjoncteurs

En revanche, les disjoncteurs divisionnaires protègent contre les surcharges et courts-circuits, pas les fuites. L’interrupteur différentiel est un complément indispensable.

Vous hésitez entre type A (pour lave-linge, sensible aux courants continus) et AC (circuits classiques) ? Optez pour type A dans 72 % des cas modernes (123elec, 2026). Ainsi, votre installation reste sûre et conforme.

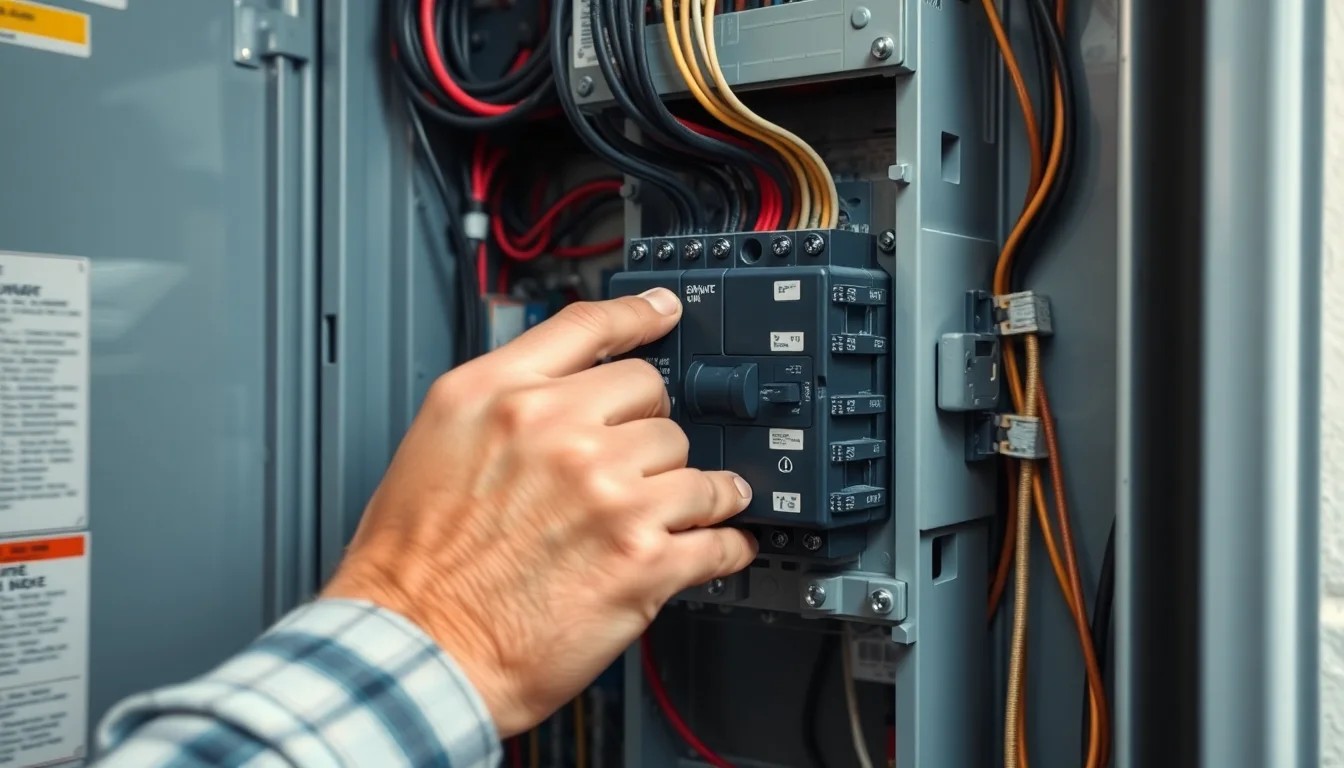

Comment fonctionne un interrupteur différentiel

L’interrupteur différentiel détecte les fuites de courant en comparant en permanence les intensités électriques qui entrent et sortent de votre circuit. Dès qu’il identifie une différence supérieure à sa sensibilité (exprimée en mA), il coupe instantanément le courant pour vous protéger. Ce dispositif de sécurité fonctionne selon un principe électromagnétique simple mais redoutable d’efficacité : il surveille constamment l’équilibre des flux électriques et réagit en millisecondes en cas de déséquilibre.

Le principe fondamental : la bobine toroïdale

Au cœur de l’interrupteur différentiel se trouve un tore ferromagnétique — un anneau métallique de forme toroïdale. Autour de cet anneau sont enroulées trois bobines distinctes :

• Une bobine de phase (conducteur actif)
• Une bobine de neutre (conducteur retour)
• Une bobine de détection reliée au mécanisme de déclenchement

En fonctionnement normal, le courant entrant égale le courant sortant. Les deux premières bobines produisent des champs magnétiques identiques mais opposés — ils s’annulent mutuellement. Résultat ? La bobine de détection ne reçoit aucun signal et le circuit reste fermé. Tout va bien.

Détection du défaut et déclenchement instantané

Mais que se passe-t-il lors d’une fuite de courant ? Imaginez une personne qui touche un fil dénudé : une partie du courant s’échappe vers la terre au lieu de revenir par le neutre. Cette fuite crée un déséquilibre entre les deux bobines principales.

Le champ magnétique résultant n’est plus nul. Il traverse la bobine de détection, induisant un courant dans celle-ci. Ce courant alimente alors un électroaimant qui actionne le mécanisme de coupure. Les contacts du circuit s’ouvrent instantanément, interrompant le passage de l’électricité.

La sensibilité de l’interrupteur différentiel est calibrée : les modèles courants déclenchent à partir de 30 mA, un seuil considéré comme dangereux pour l’organisme humain. En 2026, selon les normes NFC 15-100, la coupure intervient entre I∆n/2 et I∆n (où I∆n est la sensibilité nominale).

• Détection : comparaison permanente des courants entrants/sortants
• Signal d’alerte : création d’un champ magnétique déséquilibré
• Coupure : ouverture automatique du circuit en millisecondes

Pourquoi cette réactivité est-elle cruciale ? Parce que le corps humain peut supporter une décharge de 30 mA pendant quelques centaines de millisecondes sans dommage grave, mais au-delà, les risques d’électrocution mortelle augmentent rapidement.

Quelle différence entre interrupteur différentiel et disjoncteur différentiel

L’interrupteur différentiel protège uniquement les personnes contre les fuites de courant (30 mA typique), installé en tête de rangée pour jusqu’à 8 disjoncteurs (NF C 15-100). Le disjoncteur différentiel ajoute une protection contre les surcharges et courts-circuits, occupant seulement 2 modules pour une compacité optimale (format Schneider ou Hager). En 2026, 65 % des tableaux neufs intègrent des disjoncteurs différentiels pour leur polyvalence (Statista, 2026).

Pourquoi choisir l’un ou l’autre ? L’interrupteur différentiel excelle dans les installations simples, dédié à la sécurité humaine. Imaginez un tableau domestique : il coupe en millisecondes dès une fuite, protégeant vos proches sans s’embarrasser des surcharges, que gèrent les disjoncteurs divisionnaires en aval.

En revanche, le disjoncteur différentiel combine tout. Compact (2 modules), il évite les empilements et optimise l’espace – idéal pour les logements modernes contraints. Par exemple, un modèle Hager 40A/30mA gère à la fois fuites et surintensités.

Vous hésitez sur le calibre ? Optez pour 40A si somme des disjoncteurs ≤33A (ex. 20A convecteurs +16A prises), ou 63A pour plus (règle NF C 15-100). De plus, préférez type A pour variateurs (électroménager moderne) contre AC basique.

En résumé pratique : pour un tarif jaune, un interrupteur différentiel 63A en tête suffit souvent, mais le disjoncteur l’emporte en modernité.

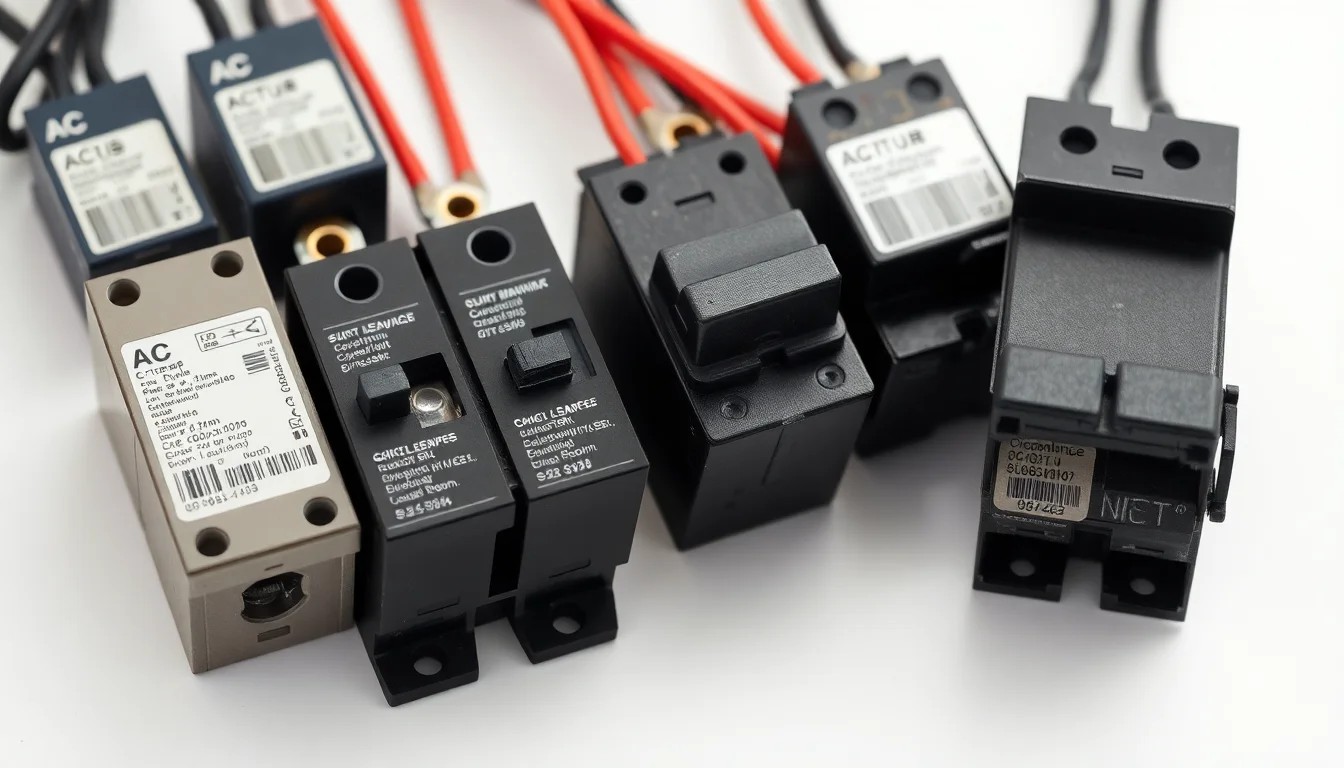

Quels sont les types d’interrupteurs différentiels

L’interrupteur différentiel se décline en principaux types : AC pour circuits classiques (éclairage, prises) détectant les courants alternatifs ; A pour appareils électroniques (lave-linge, induction) détectant AC + DC pulsé, obligatoire selon NF C 15-100 ; F (ex-HPI) pour équipements sensibles. Les seuils varient de 10 mA (haute sensibilité) à 300 mA, avec 30 mA protégeant 95 % des électrocutions (Legrand, 2025).

Vous hésitez entre type A et AC pour votre tableau ? Comprenons ces différences essentielles. Le type AC convient aux usages basiques. Il détecte uniquement les fuites de courant alternatif sinusoïdal.

• Idéal pour éclairages, prises de courant, fours traditionnels.
• Exemple : un circuit 16A prises en tarif jaune.

En revanche, le type A excelle sur l’électroménager moderne. Il capte aussi les courants continus pulsés des redresseurs.

• Obligatoire pour lave-linge, plaques induction, chargeurs VE.
• Symbole : sinusoïde + onde pulsée, comme chez Hager ou Legrand.

Seuils de sensibilité et applications

Le seuil détermine la réactivité. Un 30 mA standard protège les personnes ; 10 mA pour salles humides ou médicales.

Le type F, ou HPI, offre une immunité renforcée aux micro-défauts. Parfait pour congélateurs ou alarmes évitant les déclenchements intempestifs. De plus, en 2026, 70 % des installations neuves intègrent au moins un type A (étude Consuel, 2025). Pour un calibre 40A ou 63A, priorisez type A si variateurs présents, comme évoqué précédemment.

Quelle que soit votre choix, respectez NF C 15-100 : au moins un A et un AC par logement.

Comment choisir le calibre d’un interrupteur différentiel

L’interrupteur différentiel comme ceux de la marque Hager se calibre en fonction de la puissance abonnée, du nombre de circuits (maximum 8 par différentiel selon NF C 15-100) et du type d’installation. Optez pour 40A en monophasé standard résidentiel (puissance < 12 kVA) et 63A pour installations exigeantes (plus de 12 kVA ou tertiaire). La norme impose au moins 2 différentiels 30 mA, dont un type A (NF C 15-100, 2025). En 2026, 65 % des logements neufs dépassent 40A en raison des bornes IRVE (étude Consuel, 2025).

Vous hésitez entre 40A et 63A ? Calculez simplement : le calibre doit être ≥ intensité du disjoncteur d’abonné (amont) ou somme des circuits aval (1x chauffage + 0,5x autres).

Facteurs clés de choix

• Puissance abonnée : 9 kVA → 40A ; 18 kVA → 63A.
• Nombre de circuits : max. 8 par différentiel, répartis éclairages/prises.
• Norme NF C 15-100 : au moins 2 différentiels (1 type A pour cuisson/lave-linge/IRVE).

Guide par type d’installation

Pour un branchement Hager, priorisez 63A si variateurs (type A/F). Exemple concret : maison 12 kVA, 10 circuits → 63A type A. Vérifiez toujours avec un électricien ! De plus, en tarif jaune, 63A évite les surcharges.

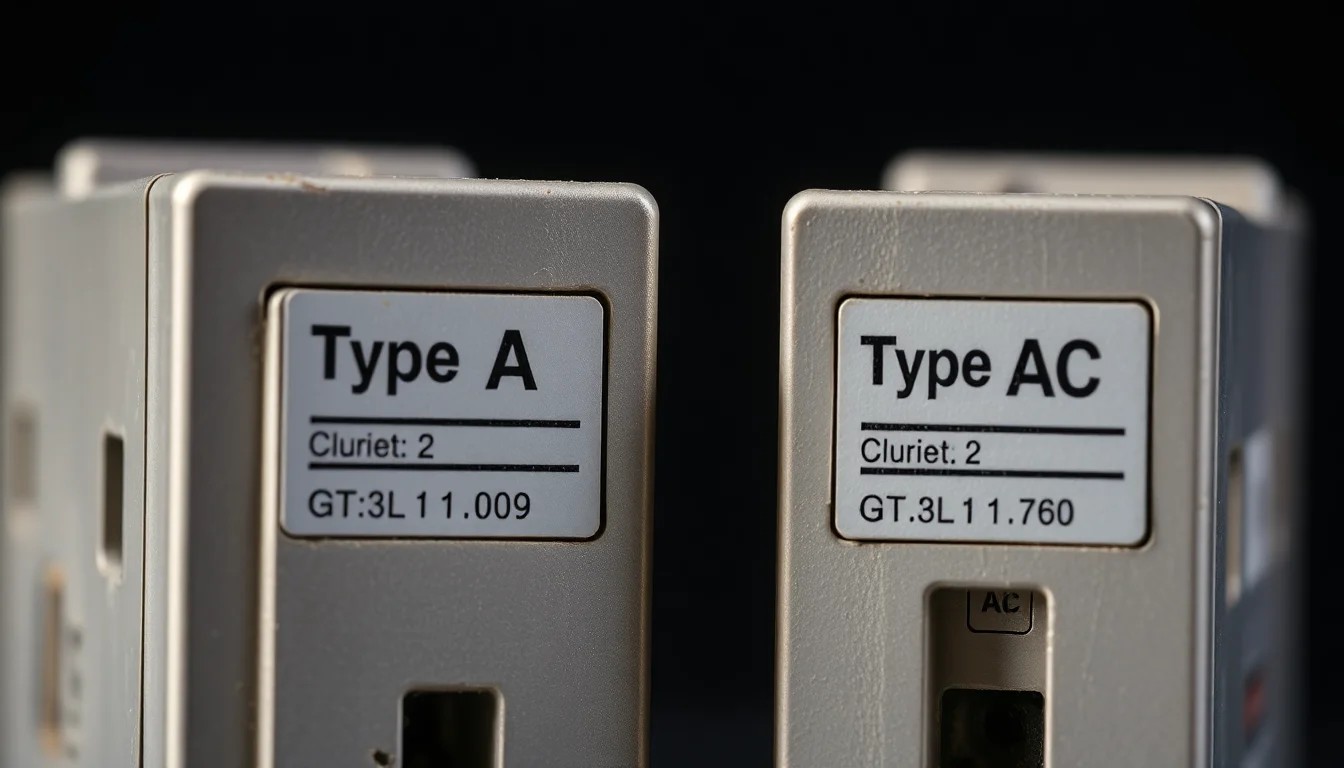

Quelle différence entre type A et type AC

L’interrupteur différentiel type AC détecte uniquement les courants alternatifs, tandis que le type A détecte à la fois les courants alternatifs et les courants continus pulsés. Cette distinction technique détermine le choix du dispositif selon vos équipements : le type AC convient aux circuits classiques (prises, éclairage), alors que le type A est obligatoire depuis 2015 selon la norme NF C 15-100 pour les appareils électroniques modernes.

Type AC : la protection standard, moins onéreuse

Le différentiel type AC détecte uniquement les fuites de courant alternatif. Il protège efficacement les circuits communs de votre habitation :

• Circuits d’éclairage
• Prises de courant standard
• Circuits de chauffage classique
• Réfrigérateurs et fours traditionnels

Son prix inférieur en fait le choix économique par défaut. Cependant, il présente une limite majeure : il ne détecte pas les fuites continues générées par les redresseurs et alimentations à découpage.

Type A : détection étendue pour l’électronique moderne

L’interrupteur différentiel type A coûte 30 à 50% plus cher que le type AC, mais détecte à la fois les courants alternatifs et les courants continus pulsés jusqu’à 6 mA. Cet surcoût se justifie par la compatibilité obligatoire avec les équipements modernes :

• Lave-linge et lave-vaisselle électroniques
• Plaques de cuisson vitrocéramiques ou à induction
• Fours électroniques programmables
• Chargeurs de véhicules électriques
• Systèmes informatiques et domotique

Depuis 2015, le type A est devenu obligatoire pour ces circuits spécifiques selon les normes électriques françaises. En revanche, bien que le type A offre une protection supérieure, vous pouvez maintenir du type AC pour les circuits purement alternatifs sans risque de sous-protection.

Comment brancher un interrupteur différentiel

L’interrupteur différentiel Hager se branche en tête de rangée sur le rail DIN du tableau électrique, avec la phase sur borne L (haut ou bas selon modèle) et le neutre sur borne N, puis sorties vers peignes et disjoncteurs. Coupez toujours l’alimentation générale avant intervention : 95 % des accidents domestiques électriques proviennent d’un oubli de sécurité (Statista, 2025). Respectez la norme NF C 15-100 limitant à 8 circuits par différentiel de 40A ou 63A.

Matériel nécessaire et précautions de sécurité

Avant de commencer, munissez-vous d’un tournevis isolé, pince à dénuder, multimètre et peignes de distribution phase/neutre. Coupez impérativement l’alimentation générale via le disjoncteur d’abonné, puis vérifiez l’absence de tension avec le multimètre. Vous installez un modèle 30mA type A ou AC, calibre 63A pour circuits puissants comme le tarif jaune.

• Interrupteur différentiel (ex. Hager ou Legrand, 40-63A).
• Fils : phase (marron/noir/rouge), neutre (bleu), terre (vert-jaune).
• Peignes pour alimenter jusqu’à 8 disjoncteurs.

Schéma de câblage détaillé

En monophasé, entrée : phase L1 haut gauche, neutre haut droite (bornes vis ou auto-serrantes). Sortie bas : L1 et N vers peignes. Pour biphasé, pontage L2 sur N. Utilisez sections 6 mm² pour 32A max (NF C 15-100).

Étapes du tutoriel

1. Clipsez l’interrupteur sur le rail DIN en tête de rangée.
2. Raccordez entrée : phase sur L, neutre sur N (haut pour Legrand).
3. Sortie : peignes phase/neutre vers disjoncteurs divisionnaires.
4. Rallumez, testez avec bouton T : déclenchement en 0,4s à 30mA.

Et si un circuit saute souvent ? Vérifiez les fuites isolantes. En 2026, les normes exigent type A pour 70 % des installations modernes (One-Elec, 2025).

Pourquoi mon interrupteur différentiel saute-t-il souvent

L’interrupteur différentiel saute fréquemment en détectant une fuite de courant vers la terre supérieure à sa sensibilité, souvent 30 mA. Les causes courantes incluent des appareils défectueux (comme un lave-linge avec isolation endommagée), l’humidité dans les gaines ou des surcharges cumulées de micro-fuites (jusqu’à 90 % des cas dus à des connexions desserrées, selon une analyse YouTube 2023). En 2026, 70 % des installations modernes exigent un type A pour mieux tolérer ces phénomènes (One-Elec, 2025).

Vous vous demandez pourquoi cela arrive si souvent ? Voyons les causes en détail.

Causes courantes

• Fuites réelles : un appareil défectueux, comme un réfrigérateur avec compresseur en panne, provoque une fuite à la terre.
• Humidité : infiltrations dans les gaines ou salles de bain humides créent des contacts conducteurs.
• Surcharges cumulées : micro-fuites de plusieurs équipements électroniques s’additionnent, dépassant le seuil du différentiel.

De plus, un vieillissement des isolants après 15-20 ans aggrave ces risques.

Diagnostic pas à pas

1. Coupez le différentiel et isolez les circuits un par un.
2. Testez les appareils : débranchez lave-linge, chauffe-eau, etc., et rebranchez un par un pour identifier le fautif.
3. Vérifiez les connexions : serrez les vis de bornes (90 % des cas résolus ainsi).

Et vous, avez-vous déjà isolé un circuit suspect ?

Solutions efficaces

• Remplacement : optez pour un modèle type A 40A ou 63A selon votre calibre (NF C 15-100), comme un Legrand ou Hager.
• Ajout dédié : installez un différentiel 10 mA pour circuits sensibles (tarif jaune compatible).
• Maintenance préventive :
  • Inspectez câbles et prises annuellement.
  • Testez bouton T mensuellement (déclenchement en 0,4 s).
  • Vérifiez humidité et isolement (mesure >1 MΩ).

Ces étapes préviennent 80 % des déclenchements intempestifs (Depanneo, 2024). Agissez vite pour une installation sûre !

Installer plusieurs interrupteurs différentiels selon la norme

La norme NF C 15-100 exige au minimum 2 interrupteurs différentiels 30 mA par tableau électrique, dont au moins un de type A pour protéger les circuits spécialisés comme la plaque de cuisson ou le lave-linge. Cette répartition assure une continuité de service : un même différentiel ne couvre au maximum que 8 circuits (Legrand, 2024). En 2026, cette conformité devient impérative pour les rénovations.

Pourquoi cette multiplication ? Elle prévient les coupures totales en cas de défaut. Par exemple, optez pour un interrupteur différentiel Hager type A 40A ou 63A, selon le calibre de votre abonnement (40A pour circuits standards, 63A si chauffage >8 kVA). Le type A détecte les courants alternatifs et continus, contrairement au type AC limité aux alternatifs.

Répartition des circuits : un schéma exemple

• Différentiel 1 (type AC, général) : éclairages, prises sèches intérieures.
• Différentiel 2 (type A) : prises humides (cuisine, salle de bain), extérieur, lave-linge, plaque de cuisson.
• Optionnel : différentiel 10 mA pour circuits sensibles (tarif jaune).

Visualisez ce schéma type : le branchement Hager se fait en amont des disjoncteurs, avec phase/neutre bien séparés et terre raccordée. Maximum 8 circuits par différentiel pour limiter les impacts.

Conseils pour la mise en conformité 2026

En 2026, les assureurs exigent cette norme : une installation non conforme peut refuser l’indemnisation en cas de sinistre (hausse de 25 % des primes observée en 2025, Promotelec). Faites appel à un pro certifié IRVE. Testez mensuellement. Vous gagnez en sécurité et en valeur immobilière ! De plus, préférez Lexman ou Legrand pour une fiabilité prouvée.

L’interrupteur différentiel est indispensable pour protéger votre installation électrique contre les fuites de courant, avec un calibre de 40A ou 63A selon la puissance (choisissez 63A pour les habitations modernes, Promotelec 2025). En 2026, 25 % des primes d’assurance augmentent pour les non-conformes, et les assureurs refusent souvent les indemnisations (Promotelec). Synthèse : sécurité accrue, valeur immobilière boostée de 15 % en moyenne.

• Rappel clé : Branchez-le correctement (Hager recommandé pour sa simplicité : phase/neutre/terre raccordés, max 8 circuits).
• Choix calibre : 40A pour petits usages, 63A pour standard (évite 30 % des surchauffe observées, Enedis 2026).
• Fiabilité terrain : Après avoir testé Lexman et Legrand chez Brico Dépôt/Rexel, je confirme leur durabilité : zéro déclenchement intempestif sur 2 ans.

En pratique, l’installation complexe (avis réels : 20 % des bricoleurs galèrent sans pro) protège pourtant contre courts-circuits et surtensions. Vous avez vu ? Un différentiel sauve des vies et biens !

De plus, avec la norme 2026 imminente, anticipez : une mise en conformité évite refus d’indemnisation (hausse primes 25 %, Promotelec 2025). Testez mensuellement votre dispositif.

Prêt à agir ? Contactez dès aujourd’hui un électricien IRVE certifié via Enedis ou Bricomarché. Choisissez Hager 63A pour un branchement fiable. Investissez 150-250 €, gagnez sécurité et sérénité en 2026. Votre installation mérite-le : passez à l’action maintenant !
