Imaginez un court-circuit dans votre cuisine : sans prise de terre efficace, le courant pourrait traverser votre corps au lieu de s’évacuer vers le sol. En effet, cette protection invisible sauve des vies et vos appareils électriques au quotidien, comme l’impose la norme NF C 15-100 en France. Ce guide complet répond à vos questions essentielles : prise de terre définition, son obligation, comment la reconnaître ou l’installer quand elle manque.
- Qu’est-ce que la prise de terre et pourquoi est-elle essentielle ?
- Les risques d’une prise de terre défectueuse
- Comment vérifier l’efficacité de votre système de prise de terre
- Les types de prises de terre et méthodes d’installation
- Matériel nécessaire et guide d’installation étape par étape
- Entretien, maintenance et erreurs à éviter
Qu’est-ce que la prise de terre et pourquoi est-elle essentielle ?
La prise de terre, ou mise à la terre, est un ensemble d’électrodes en contact direct avec le sol, formant un chemin privilégié pour évacuer les courants de défaut vers la terre. Selon la norme NF C 15-100, elle est constituée d’une électrode – comme un piquet ou une boucle enfouie – qui détecte les fuites d’isolement via un disjoncteur différentiel, coupant l’alimentation en cas de danger.
Par ailleurs, son rôle principal est de prévenir les électrocutions : en dirigeant le courant vers le sol, elle protège les occupants et évite les dommages aux équipements lors de surtensions. En France, cette installation est obligatoire pour toute création, rénovation ou mise en sécurité électrique, sous peine d’amendes ou d’interdiction d’habitation. Ainsi, est-il obligatoire d’avoir des prises de terre ? Oui, dans toutes les pièces, y compris chambres et couloirs, surtout les zones humides comme cuisines et salles de bain.
« La norme NF C 15-100 impose une broche de terre sur chaque prise électrique pour garantir la sécurité des personnes et biens. » – Extrait norme NF C 15-100
Les risques d’une prise de terre défectueuse
Une résistance supérieure à 100 ohms – limite fixée par la norme – expose à des électrocutions mortelles, particulièrement en présence d’humidité. Par exemple, un utilisateur a rapporté une décharge violente en touchant un réfrigérateur défectueux dans sa cuisine, car la terre manquante n’a pas évacué le courant.
De plus, les appareils comme lave-linges ou congélateurs subissent des surtensions, entraînant pannes et incendies. Un cas concret : dans une maison ancienne sans terre détectée, un aspirateur a grillé, suivi d’une inspection révélant une résistance de 500 ohms due à un sol sec. Cependant, comment reconnaître une prise de terre ? Cherchez la troisième broche cylindrique sur vos prises électriques ; son absence signale un risque immédiat.
Comment vérifier l’efficacité de votre système de prise de terre

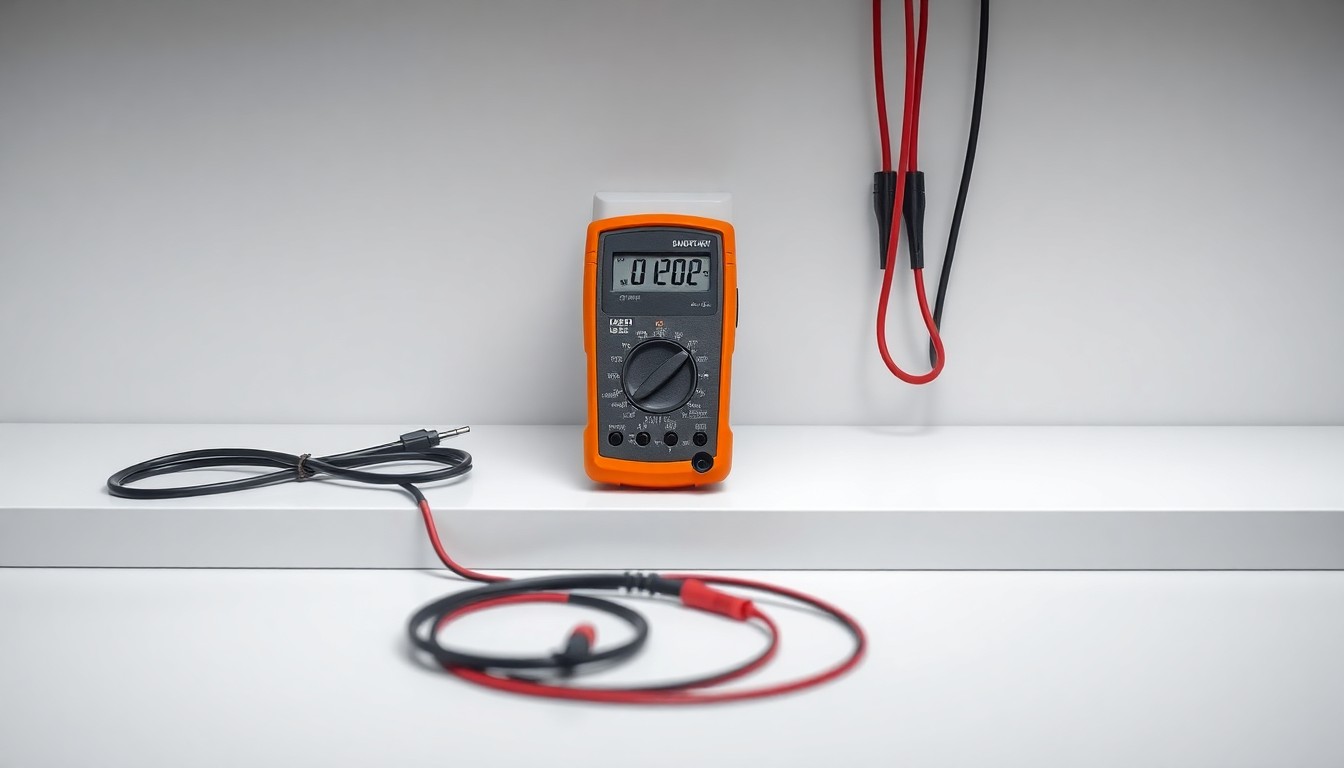

Pour une vérification simple, munissez-vous d’un multimètre ou testeur de prise disponible chez Rexel ou Brico Dépôt. Branchez-le : un voyant vert confirme une terre fonctionnelle ; sinon, mesurez la résistance entre phase et terre.
- Coupez le courant au tableau.
- Localisez la barrette de terre.
- Avec multimètre en mode ohmmètre, reliez une pointe à la terre (fil jaune-vert) et l’autre au piquet : valeur <100 ohms idéale, <50 ohms recommandée.
- Sans outil, testez avec une lampe : si elle s’allume faiblement entre phase et terre, la mise à la terre est défectueuse.
Au contraire, pour une certification, contactez un électricien certifié Consuel, surtout avant vente ou travaux.
Les types de prises de terre et méthodes d’installation
Pour les constructions neuves, la boucle en fond de fouille est idéale : un câble cuivre nu 25 mm² ou acier galvanisé 95 mm² enfoui à 60 cm de profondeur autour des fondations, offrant la meilleure conductivité.
Dans les maisons anciennes sans terre, optez pour un piquet de terre : enfoncez un piquet galvanisé de 2 m minimum dans un sol humide, à distance des fondations. Par ailleurs, la méthode en fond de tranchée utilise un câble de 20 m minimum à 1 m de profondeur, distant de 20 cm des canalisations. Comment faire quand on a pas de prise de terre ? Installez un piquet ou boucle selon votre cas.
Matériel nécessaire et guide d’installation étape par étape
- Piquet galvanisé (2 m) chez Manutan ou Radiospares.
- Barrette de coupure, fil jaune-vert 25 mm² (Gaia, Farnell).
- Gaines, regard technique, interrupteur de sectionnement.
- Installez le regard extérieur pour accès facile.
- Plantez le piquet à 2 m, protégez des chocs.
- Raccordez au fil cuivre nu vers la barrette extérieure.
- Coupez le courant, reliez la barrette au tableau via conducteur principal vert-jaune.
| Matériel | Fournisseurs | Section Mini |
|---|---|---|
| Piquet | Rexel, RS Components | 2 m profondeur |
| Câble terre | Brico Dépôt | 25 mm² |
| Barrette | Farnell | – |
Entretien, maintenance et erreurs à éviter
Contrôlez annuellement la résistance, surtout après gel ou sécheresse : une hausse signale usure ou corrosion. Évitez les pièges courants comme une profondeur insuffisante (<2 m), connexions oxydées ou piquet près de canalisations interdites.
Pour une durée de vie optimale, appliquez du graisse anti-corrosion et respectez NF C 15-100 : résistance <100 ohms, contrôles réguliers.
La prise de terre reste vitale pour la sécurité de votre famille, évitant électrocutions et incendies comme le dictent les normes françaises. Vérifiez dès aujourd’hui votre installation, installez ou entretenez-la sans délai. Contactez un professionnel pour un devis adapté et une conformité certifiée.
